ESCARPE
¿Qué es un Escarpe?
El escarpe es la remoción de la primera capa que existe en un terreno, generalmente de unos 30 cm.
Tabla de Contenidos
Video de Escarpe
¿Por qué preferirnos?
- Consultor con Master en Ingeniería Geotécnica, USA.
- AHORRA el 100% de ENSAYOS de SUELOS al solicitar un Estudio de Mecánica de Suelos.
- OBTÉN un 20% de DESCUENTO al realizar Ensayos de Laboratorio.
- Equipo Multidisciplinario de Ingeniería.
- Perforadora con SPT. Laboratorio más Completo y de Avanzada Tecnología.
Aquí te dejo un enlace para aprender distintos tipos de Ensayos de Laboratorio de Suelos.
Adicionalmente te dejo este segundo enlace de Mecánica de Suelos y Geotecnia, donde podrás encontrar videos, libros y papers.
¡Que aprendas y disfrutes de este contenido, saludos!

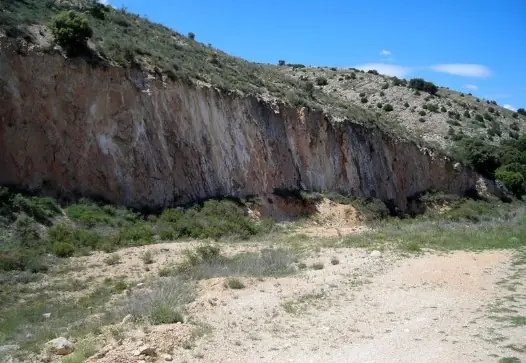

Escarpe de Falla o Escarpadura
El escarpe de falla o escarpadura es un talud de roca que corta el terreno abruptamente, el desnivel debe ser mayor a 45 ° aunque sea solo una parte del talud, en ocasiones tiene forma de cornisa coronando un talud más o más menos extensión menos larga, aunque manteniendo una altura sustancialmente constante. Varias cornisas (esta es la parte cuya función principal es evitar que el agua de lluvia golpee el muro directamente o se deslice hacia abajo) se pueden superponer en paralelo, separadas por la pendiente menos pronunciada de los depósitos de escombros o formaciones superficiales en las que se acumulan esta línea de interfluvios, la pared es una pendiente cercana a la vertical y bastante suave.
El escarpe es generalmente cualquier tipo de salto que rompe la continuidad de un paisaje. Sin embargo, el concepto en sí se refiere a familias de fallas correspondientes a las grietas o taludes visibles en fracturas recientes en la corteza terrestre. Es una forma de relieve inicial que solo está presente en las primeras etapas del proceso erosivo que siguen al movimiento cortical porque desaparece tan pronto como la erosión hace una abolladura en él o una nueva forma del talud se convierte en la de la línea de falla. Las transformaciones más interesantes desde el punto de vista geológico se dan en este tipo de taludes. Surgen cuando los materiales que componen los labios de falla son diferentes y uno de los labios es menos resistente a la erosión que el otro, lo que da lugar a nuevas tipologías.
📢 Links Recomendados
Escarpe con Retroexcavadora e = 0,10
Retirar la primera capa que está presente en un paño de campo, generalmente se empapa unos 10 cm. Este proceso se realiza con máquinas.

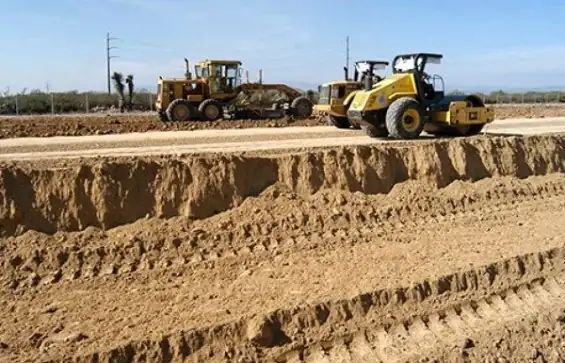

Excavaciones de Escarpe
La excavación del Escarpe consiste en la extracción y remoción de la capa superficial de suelo natural, constituida por terreno vegetal, en las zonas donde se apoyan nuevos terraplenes o ampliaciones de terraplenes existentes. Asimismo, se retirará la capa superior del suelo vegetal de los taludes de terraplenes existentes a ensanchar y de otras áreas especificadas en el proyecto.
El escarpe comprende la remoción de la capa superficial de plantas, entendiéndose como suelos aquellos en los que la relación entre los límites de líquido determinados, entre suelo secado al horno y secado al aire, es inferior a 0,7.
Si dentro del área a escapar se encuentran canales de riego, huecos naturales o huecos creados por troncos o demolición de estructuras, se debe eliminar cualquier material suelto o exceso de humedad hasta que el hueco o alcantarillado esté perfectamente limpio, incluso si: un nivel más bajo que ese de la superficie general del escarpe.
El material excavado de los trabajos de escarpe deberá ser transportado a vertederos aprobados, donde será dispuesto de acuerdo con lo establecido en el Pliego de Condiciones Generales de Medio Ambiente, salvo que se indique que este material se utiliza para cubrir los taludes de los terraplenes terminados. En este último caso, el material de demolición se puede depositar temporalmente dentro del carril o faja del camino hasta que se utilice. Independientemente del destino final de los terraplenes, deben ser transferidos a sedimentación o relleno sanitario antes de que comience la construcción en una sección en particular. La impermeabilización o sellado de las excavaciones de las fosas de demolición se perfila superficialmente para tener una superficie relativamente plana paralela al eje de la carretera y con un 2% de pendiente transversal al exterior de la excavación, u otra que ordene la Inspección Financiera según las condiciones del terreno.
La compactación debe ser de al menos el 90% de la D.M.C.S. determinado cuando el sello está 0,90 m o más por debajo de la pendiente proyectada. De lo contrario, la densidad requerida será al menos el 95% del D.M.C.S. obtenido. Si la impermeabilización de la excavación se realizó por la presencia temporal de agua de lluvia con demasiada humedad, será por cuenta del Contratista secar dicho material en sitio, previo a iniciar las faenas de compactación.
Herramientas y Maquinarias a utilizar en la Excavacion de Escarpe
Para el Movimiento de Tierra Instrumentos y Herramientas auxiliares:
- Huincha de medir metálica.
- Nivel topográfico (si corresponde).
- Manguera de nivel.
- Tizador.
- Lienza.
- Estacas de madera.
- Plomo.
- Alambre Nº.
Herramientas:
- Carretilla.
- Pala punta de huevo.
- Pala recta (para suelos blandos).
- Chuzo.
- Picota.
Maquinarias:
- Retroexcavadora o minirretroexcavadora (bob-cat) (si corresponde).
Nivelación del piso en Excavaciones de Escarpe
Preparación y movimiento de tierras. Lo dispuesto en las especificaciones técnicas establece la forma y condiciones en las que se llevarán a cabo los trabajos de labranza previa, desmonte y excavación, relleno y compactación, así como todos los trabajos auxiliares relacionados. Para limpiar, despejar y nivelar terrenos, escombros, piedras, rocas, cerros, troncos, árboles que no estén incluidos en los planos arquitectónicos, y todo aquello que no esté previsto en el fondo de la obra e interfiera con la construcción.
Fuente:
- Manual de Inspección Técnica de Obras - Minvu.
